指紋芯片硅晶圓熱損傷：熱影響區HAZ降低芯片電性能

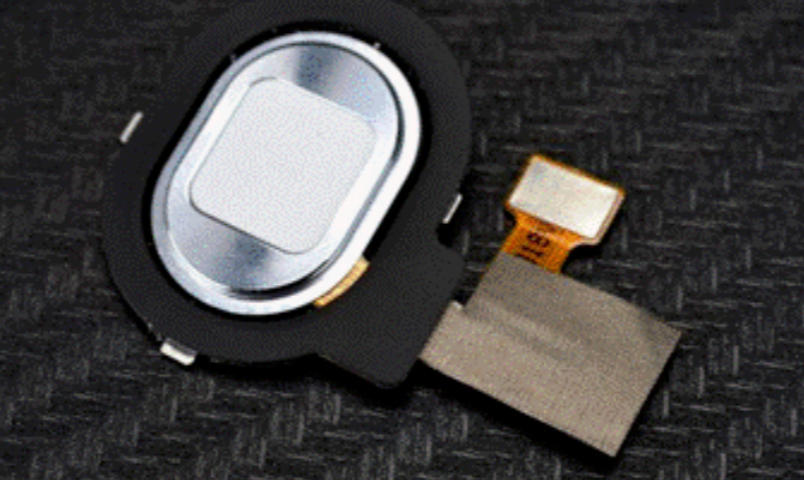

在智能設備日益普及的今天，指紋識別芯片作為核心的生物識別組件，廣泛應用于手機、門禁、金融支付等多個場景。芯片的性能穩定性與其制造過程中的每一道工藝息息相關。其中，硅晶圓的激光切割過程若控制不當，極易造成熱影響區（HAZ）擴展，引發微觀結構變化，從而削弱芯片電性能，影響識別精度甚至導致整片芯片報廢。

本文將深入分析熱損傷問題的根源，并推薦先進的激光設備解決方案——紫外皮秒激光切割機BT3030-2，有效控制熱影響區域，保障指紋芯片良品率。

一、問題背景：指紋芯片切割為何易受熱損傷？

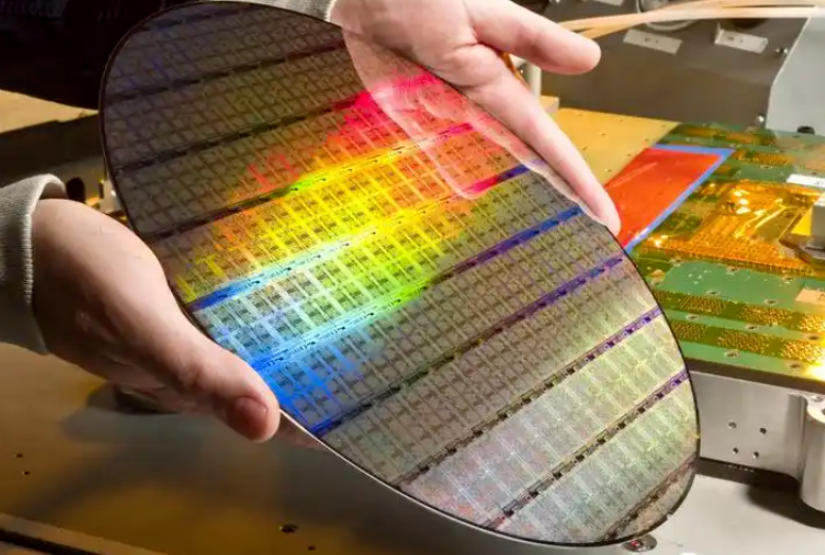

指紋芯片核心材料通常采用8英寸或12英寸的高純度硅晶圓，晶圓經過光刻、離子注入、金屬布線等步驟后，需要精密切割成單獨裸片。傳統切割方式如機械刀或紅外激光，雖然具備一定加工效率，但都存在一個嚴重弊端：高溫?zé)岱e累明顯，容易造成HAZ（Heat Affected Zone）擴大。

熱影響區的危害包括：

1. 晶體缺陷擴散：局部高溫導致晶格錯位甚至部分熔融，影響硅的載流子遷移率；

2. 電極金屬遷移：金屬層在高溫下擴散至非目標區域，導致短路或信號干擾；

3. 絕緣層擊穿：SiO?等絕緣層受熱開裂，降低器件絕緣強度；

4. 性能不一致：即便不完全失效，也可能造成電性能分布不均，影響批次一致性。

因此，如何控制熱輸入、降低HAZ影響，是提升指紋芯片切割良率的關鍵技術難點。

二、解決方案：紫外皮秒激光技術的優勢

為了解決傳統工藝帶來的熱損傷問題，激光加工技術已逐步邁向“冷加工”時代。其中，紫外皮秒激光切割因其短脈寬、低熱傳導性，成為當前晶圓精細加工的主流趨勢。

為什么選擇“紫外皮秒激光”：

這種技術確保加工區域僅發生亞表層燒蝕，不會向芯片內部擴散熱量，從根本上解決HAZ導致的電性能下降問題。

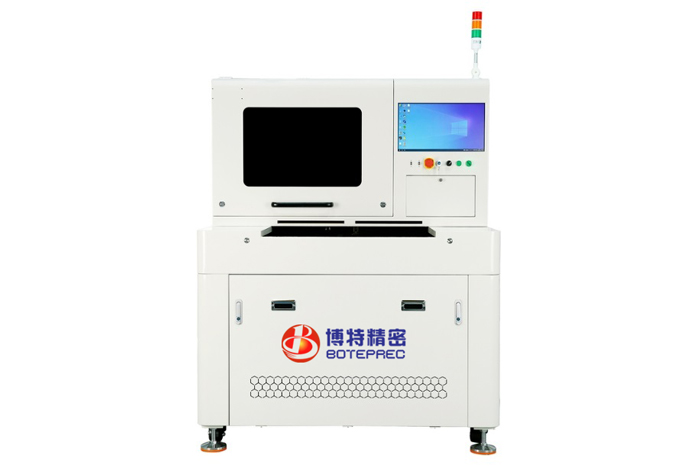

三、推薦設備：紫外皮秒激光切割機BT3030-2

為實現高精度、低熱損傷的硅晶圓切割，推薦采用博特精密科技推出的紫外皮秒激光切割機BT3030-2：

核心參數配置：

適用范圍：

* 指紋識別芯片晶圓切割

* MEMS器件開槽

* CMOS圖像傳感器封裝開窗

* SiP封裝倒角

應用實績：

多家指紋芯片供應商已將BT3030-2用于8英寸硅片分割工藝，數據顯示良品率提升8%以上，同時熱損傷相關報廢率下降至千分之一以下。

四、應用案例分析：降低電性能損耗的實際效果

某客戶在采用BT3030-2替代紅外激光設備后，進行了如下對比測試：

結論顯示，紫外皮秒激光切割顯著降低了電性能波動，增強了芯片耐熱穩定性和一致性。

五、結語：邁向更高良率與精度的關鍵一步

隨著指紋識別市場對精度、功耗、耐久性要求不斷提高，傳統高熱量切割方式已無法滿足新一代芯片工藝。熱影響區（HAZ）造成的電性能劣化，是提升芯片良率必須跨越的一道坎。

借助紫外皮秒激光切割技術與設備BT3030-2，不僅能實現超精細、無碳化、低熱效應的切割效果，更在生產實戰中證明了其出色的可靠性與可重復性。未來，隨著微電子結構不斷趨向微米甚至納米級，BT3030-2所代表的冷加工技術，將在芯片封裝、晶圓制造領域扮演愈發關鍵的角色。
