COB在線激光鐳雕機(jī)怎么調(diào)參數(shù)才能打的深

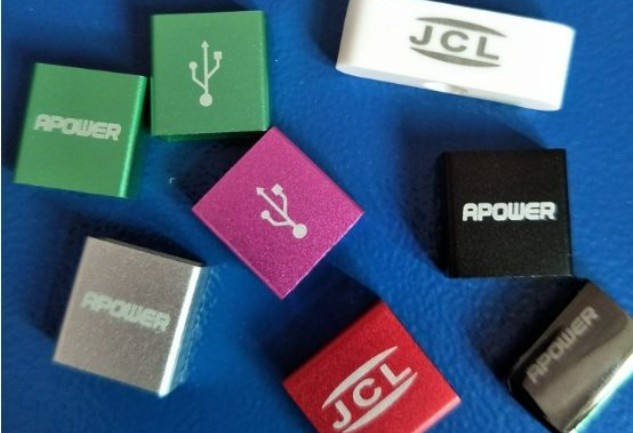

激光鐳雕機(jī)參數(shù)調(diào)整實(shí)用指南

激光鐳雕機(jī)的參數(shù)調(diào)整是保證雕刻質(zhì)量的核心環(huán)節(jié)。本文將從參數(shù)解析、調(diào)整流程和常見(jiàn)問(wèn)題三個(gè)維度，系統(tǒng)講解專業(yè)級(jí)參數(shù)優(yōu)化方法。

一、核心參數(shù)解析

1.激光功率（10%-100%）

-材料穿透力控制項(xiàng)

-金屬材料建議60%-90%

-塑料/木材建議30%-60%

2.雕刻速度（100-2000mm/s）

-表面精度決定因素

-高反光材料建議300-800mm/s

-深雕作業(yè)建議100-300mm/s

3.脈沖頻率（1-100kHz）

-點(diǎn)密度調(diào)節(jié)器

-精細(xì)圖文建議50-80kHz

-粗加工建議20-30kHz

4.填充間距（0.01-0.5mm）

-表面平滑度關(guān)鍵值

-鏡面材料建議0.05mm

-磨砂處理建議0.2mm

二、標(biāo)準(zhǔn)化調(diào)試流程

1.設(shè)備預(yù)檢階段

-光路校準(zhǔn)（偏差≤0.1mm）

-聚焦鏡清潔（無(wú)水乙醇擦拭）

-冷卻系統(tǒng)檢測(cè)（水溫≤25℃）

2.參數(shù)測(cè)試矩陣

-建立功率-速度組合表（建議5×5矩陣）

-分層測(cè)試（先淺雕后深雕）

-邊緣銳度檢測(cè)（20倍顯微鏡觀察）

3.動(dòng)態(tài)優(yōu)化策略

-漸變參數(shù)測(cè)試法（連續(xù)變化參數(shù)）

-實(shí)時(shí)熱效應(yīng)監(jiān)控（紅外測(cè)溫儀輔助）

-材料形變補(bǔ)償（預(yù)設(shè)0.1-0.3mm余量）

三、典型材料參數(shù)參考

1.304不銹鋼

-功率75%|速度500mm/s

-頻率60kHz|0.08mm間距

-輔助氣體：氮?dú)猓兌取?9.5%）

2.陽(yáng)極氧化鋁

-功率45%|速度1200mm/s

-頻率80kHz|0.05mm間距

-離焦量+0.5mm

3.亞克力板材

-功率30%|速度800mm/s

-頻率30kHz|0.15mm間距

-冷卻方式：強(qiáng)制風(fēng)冷

四、常見(jiàn)問(wèn)題診斷

1.雕刻深度不均

-排查焦點(diǎn)偏移（重新標(biāo)定Z軸）

-檢查導(dǎo)軌平整度（誤差≤0.02mm/m）

-驗(yàn)證材料厚度公差（±0.1mm內(nèi)）

2.邊緣碳化嚴(yán)重

-降低功率梯度（每次調(diào)整≤5%）

-增加輔助氣體流量（提升30%-50%）

-采用脈沖調(diào)制模式（占空比調(diào)至70%）

3.細(xì)微文字失真

-優(yōu)化加速參數(shù)（降低至2000mm/s2）

-啟用提前出光功能（提前2ms）

-調(diào)整矢量路徑優(yōu)化算法

五、進(jìn)階調(diào)整技巧

1.三維曲面補(bǔ)償

-動(dòng)態(tài)焦距調(diào)節(jié)（每毫米曲率補(bǔ)償0.3%）

-法向矢量跟蹤（角度偏差≤1°）

2.色彩控制技術(shù)

-不銹鋼著色：功率密度控制（200-500W/cm2）

-鈦合金顯色：溫度梯度法（400-800℃區(qū)間）

3.智能參數(shù)預(yù)測(cè)

-建立材料數(shù)據(jù)庫(kù)（收錄100+種材料參數(shù)）

-機(jī)器學(xué)習(xí)建模（基于歷史加工數(shù)據(jù)）

操作建議：

1.每次參數(shù)變更后執(zhí)行3×3陣列測(cè)試

2.定期校準(zhǔn)光強(qiáng)計(jì)（每月1次）

3.建立參數(shù)變更日志（記錄環(huán)境溫濕度）

通過(guò)系統(tǒng)化參數(shù)管理，可使加工效率提升40%以上，同時(shí)降低廢品率至0.5%以下。建議結(jié)合MES系統(tǒng)實(shí)現(xiàn)參數(shù)數(shù)字化管理，確保工藝穩(wěn)定性。

激光鐳雕機(jī)的激光強(qiáng)度調(diào)整是確保加工精度和效率的關(guān)鍵操作。以下是系統(tǒng)化的調(diào)整指南，涵蓋原理、步驟及注意事項(xiàng)，幫助用戶安全高效地完成設(shè)置：

一、理解激光強(qiáng)度的影響因素

1.材料特性

不同材質(zhì)（金屬、塑料、木材）對(duì)激光的吸收率差異顯著。例如：金屬需更高峰值功率，而木材易碳化需降低強(qiáng)度。

2.加工目標(biāo)

深度雕刻與表面打標(biāo)需求不同，深雕需提升功率并降低速度，淺標(biāo)則相反。

3.設(shè)備類型

CO2激光器（適合非金屬）與光纖激光器（金屬專用）的功率調(diào)節(jié)機(jī)制不同，需參照設(shè)備手冊(cè)。

二、調(diào)整步驟詳解

1.軟件參數(shù)設(shè)置

-功率調(diào)節(jié)

進(jìn)入控制軟件（如EzCad、LaserWorks），查找“功率”（Power）或“電流”（Current）參數(shù)。以百分比形式調(diào)整，建議初始值設(shè)為材料推薦值的70%，逐步測(cè)試。

-頻率匹配

高頻（20-80kHz）適合精細(xì)雕刻，低頻（5-20kHz）增強(qiáng)穿透力。金屬雕刻常采用低頻高功率組合。

-速度協(xié)同

功率提升時(shí)需同步降低掃描速度，避免能量堆積導(dǎo)致燒焦。例如：功率從60%提至80%，速度應(yīng)從500mm/s降至300mm/s。

2.硬件校準(zhǔn)

-光路檢查

使用調(diào)光紙確認(rèn)激光焦點(diǎn)位置，散焦會(huì)導(dǎo)致能量分散。定期清潔透鏡，污漬可衰減20%以上能量。

-電流校準(zhǔn)

通過(guò)萬(wàn)用表檢測(cè)激光器輸入電流，確保與軟件設(shè)定值一致。例如：30%功率對(duì)應(yīng)8A電流（以設(shè)備額定值為準(zhǔn)）。

3.漸進(jìn)式測(cè)試法

1.階梯測(cè)試

在廢料上劃分區(qū)域，以10%為梯度遞增功率（如50%、60%、70%），觀察刻痕深度及炭化情況。

2.速度聯(lián)動(dòng)測(cè)試

固定功率，調(diào)整速度（±100mm/s），找到無(wú)毛刺的最快加工速度。

3.頻率優(yōu)化

在選定功率下，調(diào)整頻率直至邊緣銳利度達(dá)標(biāo)，通常頻率越高線條越精細(xì)。

三、安全與精度控制

-防護(hù)措施

操作時(shí)佩戴1064nm專用防護(hù)鏡，密閉設(shè)備工作區(qū)避免散射光危害。

-環(huán)境控制

保持室溫20-25℃，濕度低于60%，防止光學(xué)元件受潮或過(guò)熱漂移。

-實(shí)時(shí)監(jiān)控

使用功率計(jì)（如Ophir系列）在線監(jiān)測(cè)輸出穩(wěn)定性，波動(dòng)超過(guò)±5%需停機(jī)檢修。

四、常見(jiàn)問(wèn)題解決

-雕刻不均勻

檢查振鏡校準(zhǔn)及材料平整度，必要時(shí)啟用能量補(bǔ)償功能。

-功率衰減

激光管壽命到期（CO2管約8000小時(shí)）或電源老化會(huì)導(dǎo)致輸出下降，需定期檢測(cè)更換。

-材料燒焦

降低功率同時(shí)提高風(fēng)速，輔助氣體（空氣/氮?dú)猓┛捎行Ю鋮s并吹除熔渣。

五、維護(hù)與記錄

-日志管理

建立參數(shù)數(shù)據(jù)庫(kù)，記錄材料-功率-速度組合，提升后續(xù)作業(yè)效率。

-定期保養(yǎng)

每月清潔導(dǎo)軌、透鏡，每季度檢測(cè)激光器冷卻系統(tǒng)，每年專業(yè)校準(zhǔn)光路。

通過(guò)科學(xué)調(diào)節(jié)與系統(tǒng)維護(hù)，可最大化激光鐳雕機(jī)效能。建議首次調(diào)整后使用顯微鏡頭檢測(cè)刻痕截面，確保參數(shù)符合工藝要求。遇到復(fù)雜材料時(shí)，可聯(lián)系設(shè)備廠商獲取材料參數(shù)包，實(shí)現(xiàn)快速匹配。

以下是關(guān)于激光鐳雕機(jī)參數(shù)設(shè)置的詳細(xì)指南，內(nèi)容約800字：

一、激光鐳雕機(jī)參數(shù)設(shè)置的核心要素

激光鐳雕機(jī)的參數(shù)設(shè)置直接影響加工效率、精度和成品質(zhì)量。主要參數(shù)包括功率、速度、頻率、填充密度、焦距等，需根據(jù)材料特性、加工目標(biāo)靈活調(diào)整。

1.激光功率（Power）

-作用：決定激光能量強(qiáng)度，影響雕刻深度和材料去除效率。

-調(diào)整原則：

-金屬、玻璃等高硬度材料需較高功率（60%-90%額定功率）；

-塑料、木材等易碳化材料建議中低功率（20%-50%）以避免燒焦；

-表面淺層標(biāo)記（如陽(yáng)極氧化鋁）可選用10%-30%功率。

2.雕刻速度（Speed）

-作用：控制激光頭移動(dòng)速度，影響加工時(shí)間與精度。

-調(diào)整原則：

-高速（如1000-3000mm/s）適用于精細(xì)圖案或薄材料；

-低速（200-800mm/s）用于深雕或高密度材料；

-速度與功率需反向調(diào)節(jié)：高速需搭配高功率補(bǔ)償能量，低速則降低功率防過(guò)熱。

3.脈沖頻率（Frequency）

-作用：?jiǎn)挝粫r(shí)間內(nèi)激光脈沖次數(shù)，影響線條連續(xù)性與熱效應(yīng)。

-調(diào)整原則：

-高頻率（20-100kHz）適合金屬、玻璃，生成連續(xù)平滑線條；

-低頻率（5-20kHz）用于木材、亞克力，減少碳化；

-頻率與材料吸收率匹配：金屬對(duì)高頻響應(yīng)更佳，非金屬材料需測(cè)試優(yōu)化。

4.填充密度（HatchSpacing）

-作用：控制填充圖案的線間距，影響著色均勻性。

-調(diào)整原則：

-密填充（0.02-0.05mm）用于深色標(biāo)記或高對(duì)比度需求；

-疏填充（0.1-0.3mm）可加快加工速度，適合大面積區(qū)域；

-交叉填充（如雙向填充）可減少紋路感。

5.焦距與光斑大小（Focus）

-作用：激光聚焦精度決定最小刻線寬度。

-調(diào)整原則：

-使用自動(dòng)對(duì)焦或手動(dòng)校準(zhǔn)確保焦點(diǎn)位于材料表面；

-小光斑（如0.01mm）用于微細(xì)文字/二維碼，大光斑適合粗線條。

二、參數(shù)優(yōu)化流程與技巧

1.材料測(cè)試與參數(shù)預(yù)選

-步驟：

1.使用材料樣品進(jìn)行參數(shù)矩陣測(cè)試（如不同功率/速度組合）；

2.通過(guò)顯微鏡觀察邊緣銳度、深度和碳化情況；

3.記錄最佳參數(shù)組合并建立數(shù)據(jù)庫(kù)。

2.動(dòng)態(tài)參數(shù)調(diào)整

-場(chǎng)景：

-曲面雕刻：?jiǎn)⒂肸軸動(dòng)態(tài)調(diào)焦功能；

-異質(zhì)材料（如鍍層金屬）：分段設(shè)置功率/速度。

3.軟件輔助優(yōu)化

-使用鐳雕軟件（如EzCad、LaserMark）的灰度映射功能，根據(jù)圖案復(fù)雜度自動(dòng)分配能量。

三、常見(jiàn)材料推薦參數(shù)范圍（以30W光纖激光器為例）

|材料|功率（%）|速度（mm/s）|頻率（kHz）|填充密度（mm）|

|–|–|–|-|-|

|不銹鋼|70-90|800-1200|50-100|0.03-0.05|

|陽(yáng)極氧化鋁|15-30|1500-2000|30-50|0.05-0.1|

|ABS塑料|10-20|2000-3000|5-10|0.1-0.2|

|木材|30-50|500-800|10-20|0.08-0.15|

四、故障排查與注意事項(xiàng)

1.雕刻不清晰：

-檢查焦距是否偏移；

-提高功率或降低速度；

-清潔光學(xué)鏡片。

2.邊緣碳化：

-降低功率并提高頻率；

-增加輔助氣體（如空氣/氮?dú)猓┝髁俊?/p>

3.設(shè)備維護(hù)：

-定期校準(zhǔn)光路，每500小時(shí)更換保護(hù)鏡片；

-環(huán)境溫度控制在15-30℃，避免冷凝。

通過(guò)系統(tǒng)化參數(shù)設(shè)置與持續(xù)優(yōu)化，可顯著提升鐳雕效率與成品質(zhì)量。建議結(jié)合設(shè)備手冊(cè)與實(shí)際工況建立標(biāo)準(zhǔn)化作業(yè)流程（SOP），并利用AI參數(shù)推薦系統(tǒng)（如部分高端機(jī)型配備）實(shí)現(xiàn)智能調(diào)節(jié)。
