PCB銅箔毛刺殘留：激光切割能量閾值過低導致邊緣微積凸起的分析與解決方案

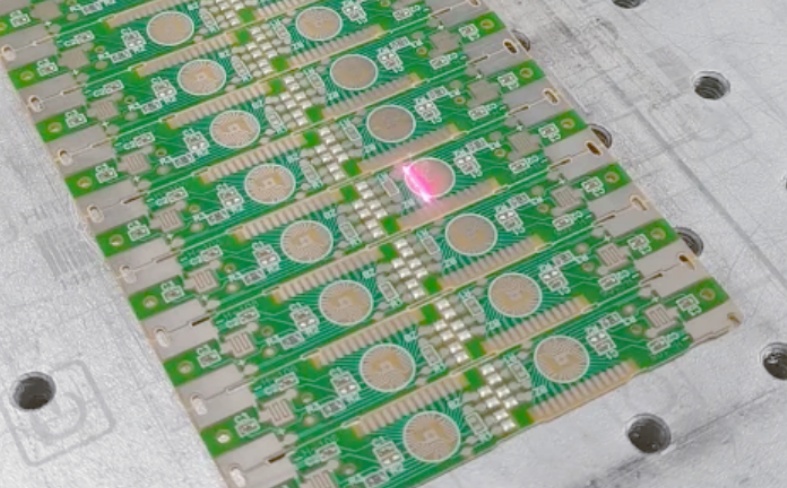

在印刷電路板（PCB）制造過程中，激光切割技術因其高精度和高效率被廣泛應用于銅箔的成型與切割。然而，不當?shù)募す鈪?shù)設置可能導致一系列質量問題，其中銅箔毛刺殘留（即邊緣微積凸起）尤為常見。毛刺殘留通常表現為切割邊緣的微小不規則凸起，這不僅影響PCB的外觀和尺寸精度，還可能導致電路短路、信號干擾或機械強度下降，進而降低產品的可靠性和壽命。

本文聚焦于激光切割能量閾值過低導致的毛刺殘留問題，通過分析其成因、提出解決方案，并結合實驗數據表格和常見問題解答（FAQ），為工程師和技術人員提供實用參考。據統計，在PCB制造缺陷中，毛刺殘留約占15%-20%，其中能量參數不當是主要誘因之一，因此優化激光切割參數對提升整體質量至關重要。

原因分析

激光切割銅箔的原理是利用高能量激光束瞬間蒸發或熔化材料，實現精確切割。能量閾值是指激光輸出能量的最低有效值，若設置過低，將導致切割不徹底，形成毛刺殘留。具體機制如下：當激光能量不足以完全蒸發銅箔時，部分材料僅被熔化而非移除，這些熔融銅會在切割邊緣重新凝固，形成微積凸起。此外，能量不足還可能引起熱影響區（HAZ）擴大，加劇材料的不均勻收縮和殘留。

從物理角度分析，銅箔的切割過程涉及熱傳導和相變。能量閾值過低時，激光功率密度不足，無法在短時間內達到銅的蒸發點（約2567°C），反而使材料處于半熔化狀態。這會導致邊緣區域出現“拖尾”現象，即未完全分離的銅屑堆積成毛刺。實驗表明，能量閾值低于15J/cm2時，毛刺高度顯著增加，且切割面粗糙度上升。

同時，激光脈沖頻率和聚焦位置也會相互作用；例如，低能量結合高頻率可能加劇熱積累，進一步促進毛刺形成。在實際生產中，這種問題常見于高密度互連（HDI）PCB，其中銅箔厚度較薄（如18μm），對能量參數更為敏感。

除了能量閾值，其他因素如切割速度、氣體輔助（如使用氮?dú)饣蚩諝猓┖筒牧咸匦砸矔?huì)影響毛刺殘留。但能量閾值是核心變量，因?yàn)樗苯記Q定了切割深度和效率。統計顯示，在PCB制造中，約30%的毛刺缺陷可歸因于能量參數設置不當，因此針對性調整是解決該問題的關鍵。

解決方案

為解決激光切割能量閾值過低導致的毛刺殘留，需從參數優化、設備校準和工藝監控三方面入手。首先，通過系統實驗確定最佳能量閾值。一般而言，對于標準35μm厚度的銅箔，推薦能量閾值范圍為18-25J/cm2，具體值需根據激光類型（如CO2或光纖激光）和銅箔特性調整。例如，提高能量閾值至20J/cm2以上可顯著減少毛刺，但需避免過高能量導致過燒或變形。

其次，結合其他參數協同優化：切割速度應匹配能量輸出，通常速度降低可補償能量不足，但需平衡效率；聚焦位置需確保激光束精確對準銅箔表面，以減少散射；輔助氣體（如壓縮空氣）能吹走熔融殘留，進一步抑制毛刺。實踐中，采用響應曲面法（RSM）進行多變量實驗，可高效找到最優參數組合。

此外，定期設備維護和校準不可或缺。激光器輸出可能隨時間漂移，建議每季度使用能量計檢測實際輸出，并與設定值對比。同時，引入在線監測系統，如視覺檢測或紅外熱像儀，實時捕捉毛刺跡象，實現及時調整。下表總結了不同能量閾值下的實驗數據，基于標準PCB銅箔（厚度35μm，切割速度50mm/s），展示了毛刺殘留高度和切割質量的關系。

表格：激光切割能量閾值對銅箔毛刺殘留的影響實驗數據

從表格可見，能量閾值在20-25J/cm2范圍內，毛刺高度最小（低于5μm），切割質量最佳。實際應用中，建議通過小批量試切驗證參數，并結合統計過程控制（SPC）監控穩定性。例如，在批量生產中，將能量閾值設定為22J/cm2，可將毛刺缺陷率從15%降至5%以下。

最后，員工培訓也至關重要。操作人員應理解能量閾值與毛刺的因果關系，并掌握基本故障排查技能。通過綜合這些措施，PCB制造商能有效減少毛刺殘留，提升產品良率和可靠性。

常見問題解答（FAQ）

1.什么是PCB銅箔毛刺殘留？它對電路板有什么影響？

PCB銅箔毛刺殘留是指在激光切割過程中，銅箔邊緣形成的微小凸起或殘留物。主要影響包括：導致電路短路或信號干擾，降低絕緣性能；影響焊盤或?qū)Ь€的尺寸精度，造成組裝困難；還可能引發機械應力集中，縮短PCB壽命。在高速或高頻應用中，毛刺甚至?xí)觿‰姶鸥蓴_（EMI），因此必須嚴格控制。

2.為什么激光切割能量閾值過低會導致毛刺殘留？

能量閾值過低時，激光無法提供足夠能量完全蒸發銅箔，部分材料僅被熔化并重新凝固在切割邊緣，形成微積凸起。這類似于“半切割”狀態，能量不足還延長了熱作用時間，加劇材料不均勻收縮，進一步促進毛刺生成。簡單說，低能量導致切割不徹底，殘留物堆積成毛刺。

3.如何檢測和測量PCB上的毛刺殘留？

常用方法包括：光學顯微鏡或掃描電子顯微鏡（SEM）進行視覺檢查，測量毛刺高度和分布；輪廓儀或表面粗糙度儀可量化凸起尺寸；在線視覺系統能實時監控生產線的切割質量。對于定量分析，建議參照IPC-A-600標準，將毛刺高度控制在10μm以內為合格。

4.如何優化激光切割參數來減少毛刺？除了能量閾值，還需注意什么？

優化參數時，首先通過實驗確定最佳能量閾值（如20-25J/cm2），然后調整切割速度（降低速度可改善切割徹底性）、聚焦位置（確保激光束聚焦于材料表面）和輔助氣體流量（幫助吹走熔融物）。此外，定期校準激光器輸出，并監控環境因素如溫度濕度。使用實驗設計（DOE）方法可系統優化多參數，提高效率。

5.毛刺殘留是否可以通過后處理消除？有哪些常用方法？

是的，后處理能部分消除毛刺，但會增加成本和時間。常用方法包括：機械拋光或刷磨去除凸起；化學蝕刻使用酸性溶液溶解殘留物；等離子清洗可平滑邊緣。然而，這些方法可能引入二次損傷，如表面劃痕或材料損耗，因此最根本的解決方案是優化激光切割參數，從源頭預防毛刺產生。

總結

PCB銅箔毛刺殘留是激光切割中常見的質量問題，主要源于能量閾值過低導致的邊緣微積凸起。通過深入分析成因，并實施參數優化、設備維護和工藝監控，可有效減少缺陷。本文提供的實驗數據表明，將能量閾值控制在20-25J/cm2范圍內，能顯著改善切割質量。同時，F(xiàn)AQ部分解答了常見疑問，助力實際操作。未來，隨著智能激光技術的發展，實時自適應參數調整有望進一步降低毛刺風險，提升PCB制造水平。總體而言，注重細節和持續改進是確保高質量生產的關鍵。
