        PCB打標后二維碼評級標準(PCB鐳雕二維碼工藝要求)

        來源:博特精密發布時間:2025-09-20 05:06:52

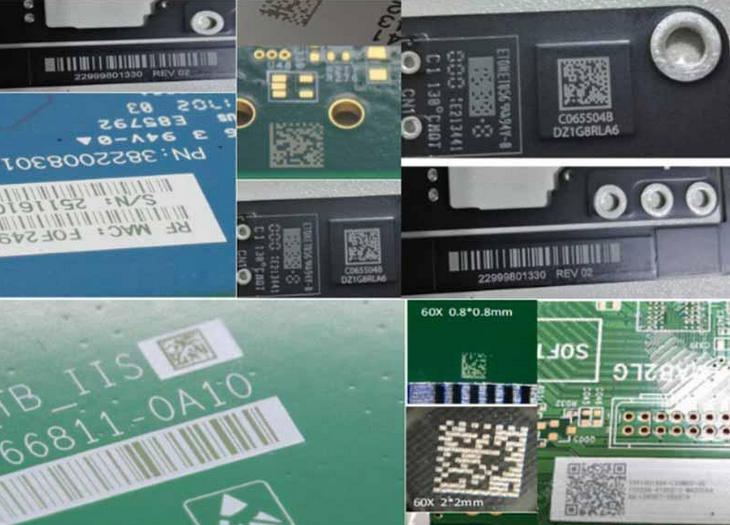

        在電子制造業中,PCB板上的二維碼應用越來越普遍,它能幫助我們追蹤產品從生產、組裝到最終銷售的全過程。但如果二維碼的質量不過關,就無法被掃碼設備準確讀取,從而導致追溯系統失效。因此,制定一套科學、嚴謹的二維碼評級標準至關重要。




        1. 為什么要對PCB二維碼進行評級?

        PCB上的二維碼通常是通過激光打標、噴墨打印或蝕刻等方式形成的。這些工藝會受到多種因素影響,如基材、設備精度、環境濕度等,導致二維碼的質量不穩定。對二維碼進行評級,不僅是為了確保其可讀性,更是為了:

        * 提升生產效率:可讀性差的二維碼會增加掃描失敗率,延長生產線節拍。通過評級,可以及時發現并解決問題,確保生產流暢。

        * 保障產品追溯:高質量的二維碼是實現產品全程追溯的基礎。如果二維碼無法讀取,產品信息就無法被有效記錄,一旦出現質量問題,將難以追查根源。

        * 優化工藝流程:評級結果能為工藝改進提供數據支持。例如,如果發現某個批次的二維碼對比度普遍偏低,可能需要調整激光功率或清潔噴頭,從而持續優化生產工藝。

        2. 二維碼評級的主要依據

        國際上普遍采用的二維碼評級標準是 ISO/IEC 15415,它定義了一套客觀的、基于圖像分析的評估方法。根據這個標準,PCB二維碼的評級主要考察以下幾個核心參數:

        * 符號對比度(Symbol Contrast):衡量二維碼的深色區域與淺色區域之間的明暗差異。對比度越高,越容易被掃描設備識別。

        * 最小反射率(Minimum Reflectance):深色區域(通常為黑色或深灰色)的反射率。反射率越低,說明顏色越深,對比度也越好。

        * 調制差異(Modulation):衡量二維碼每個模塊(小方塊)的明暗均勻性。如果模塊內部亮度不一致,會影響掃描。

        * 軸向不均勻性(Axial Non-uniformity):評估二維碼在X軸和Y軸上的尺寸一致性。如果二維碼被打成橢圓形或模塊大小不一,會影響讀取。

        * 柵格不均勻性(Grid Non-uniformity):衡量二維碼模塊排列的整齊度。模塊排列不整齊,會增加解碼難度。

        * 解碼(Decode):這是最終的評判標準,即二維碼是否能被成功解碼。如果以上所有參數都合格,但解碼失敗,則評級為F。

        3. PCB二維碼評級標準表格

        PCB鐳雕二維碼工藝要求根據ISO/IEC 15415標準,并結合PCB行業實際情況,給出了詳細的二維碼評級標準和相應的建議。評級從A(優秀)到F(失?。┕卜譃?個等級,其中A、B、C為合格等級,D為勉強合格,F為不合格。


        參數A 級(優秀)B 級(良好)C 級(可接受)D 級(勉強合格)F 級(不合格)影響與建議
        解碼成功成功成功成功失敗必須成功。如果解碼失敗,無論其他參數如何,都直接評為 F 級。
        符號對比度80%及以上70%-79%60%-69%40%-59%40%以下激光功率或噴墨打印濃度不足會導致對比度低。建議調整設備參數或清潔打印頭。
        最小反射率20%以下20%-30%30%-40%40%-50%50%以上深色模塊的反光度過高,可能由基材反光或打標不實引起。建議優化工藝或選擇更適合的 PCB 板材。
        軸向不均勻性5%以下5%-10%10%-15%15%-20%20%以上激光束或噴頭移動速度不均。建議檢查運動控制系統,確保設備穩定。
        柵格不均勻性5%以下5%-10%10%-15%15%-20%20%以上模塊排列混亂,可能由設備震動或打標頭不穩定引起。建議加強設備維護和固定。
        調制差異10%以下10%-20%20%-30%30%-40%40%以上模塊內部的明暗不均勻,可能由光斑不均或墨水分布不均引起。建議調整設備焦距或噴墨壓力。



        4. 如何進行評級

        對PCB二維碼進行評級,需要借助專業的機器視覺系統和條碼檢測儀。這些設備通常由高分辨率相機、光源和專用軟件組成。

        1.  圖像采集:將帶有二維碼的PCB板放置在檢測儀下,系統通過高分辨率相機拍攝二維碼圖像。

        2.  圖像分析:軟件自動分析圖像,計算上述各項評級參數。

        3.  結果輸出:軟件會根據計算結果,給出一個綜合評級,并提供詳細的參數報告。操作人員可以根據報告,直觀地了解二維碼的質量問題所在。

        在實際生產中,通常會采用抽檢或全檢的方式。對于高價值或關鍵的PCB產品,建議采用全檢,以確保每一片板子的追溯信息都完整無誤。而對于大批量生產的普通PCB,可以采用抽檢,定期對生產線上的二維碼進行抽樣檢測,及時發現并糾正潛在的工藝問題。

        總的來說,PCB二維碼評級不僅是一種質量控制手段,更是一種預防性維護。通過建立并嚴格執行這套評級標準,企業可以有效控制產品質量,提升生產效率,并為構建可靠的產品追溯體系打下堅實的基礎。
