PCB在線鐳雕與COB鐳雕機的區別
來源:博特精密發布時間:2025-11-23 03:30:00
在電子制造行業中,激光雕刻(鐳雕)技術已成為不可或缺的工藝,用于在印刷電路板(PCB)和芯片封裝上實現高精度標記,以確保產品的可追溯性、防偽和美觀。隨著電子設備向小型化、高密度化發展,PCB在線鐳雕和COB(Chip-on-Board)鐳雕機作為兩種常見的激光雕刻解決方案,各自在特定應用中發揮著關鍵作用。

本文將詳細探討PCB在線鐳雕與COB鐳雕機的定義、工作原理、應用場景、優缺點以及主要區別,并附上5個常見問題解答(FAQ),以幫助讀者全面理解這兩種技術。
PCB在線鐳雕概述

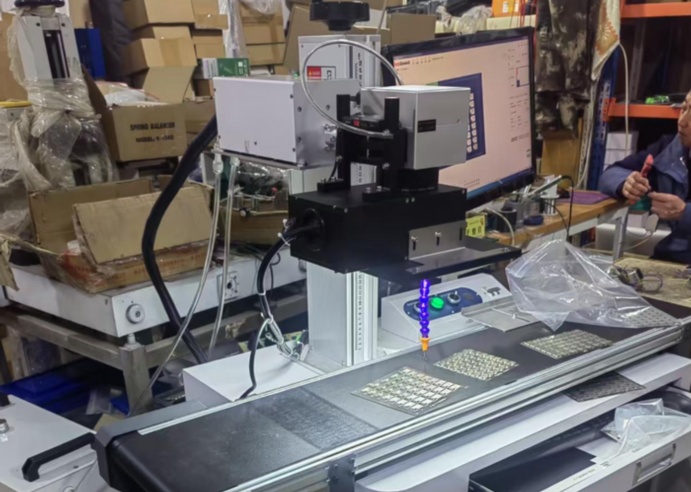

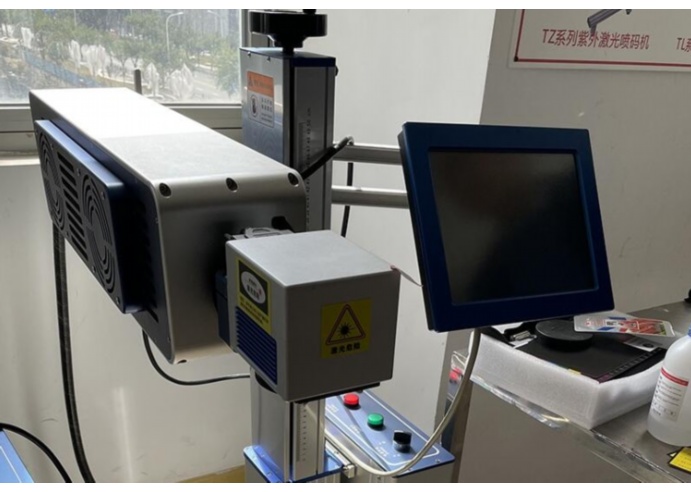

PCB在線鐳雕是一種集成在PCB生產線上的激光雕刻技術,它利用高能量激光束直接在PCB表面進行非接觸式標記。這種技術通常用于在PCB上刻印文字、圖形、條形碼或序列號,以滿足生產追溯、質量控制和品牌標識的需求。PCB在線鐳雕系統通常由激光源、掃描振鏡、控制系統和傳送帶組成,能夠實現高速、自動化的標記過程。其工作原理基于激光與材料相互作用:激光束聚焦在PCB表面(通常是銅、錫或阻焊層),通過燒蝕、氧化或變色效應形成永久性標記。
這種標記方式具有高分辨率(可達微米級)、耐磨損和環保等優點,因為它無需化學試劑或物理接觸,減少了污染和機械損傷風險。

PCB在線鐳雕的應用非常廣泛,涵蓋消費電子、汽車電子、工業控制和通信設備等領域。例如,在智能手機制造中,它用于標記PCB上的型號和日期碼;在汽車電子中,它確保關鍵組件的可追溯性,以符合安全標準。優點包括高效率和靈活性:在線集成允許實時標記,減少生產周期;同時,激光參數可調,適應不同材料(如FR-4、鋁基板)。
然而,其缺點也不容忽視:設備初始投資較高,且對PCB表面平整度和材料一致性要求嚴格,否則可能導致標記不清或損壞。此外,在線鐳雕可能受生產線速度限制,在高速生產中需優化同步控制。
COB鐳雕機概述

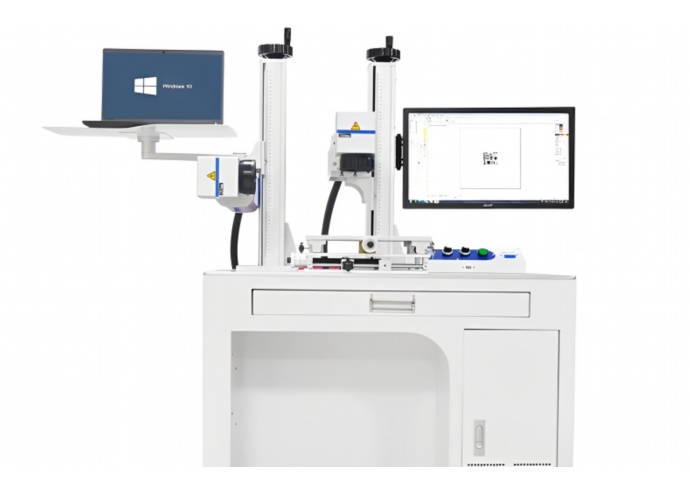

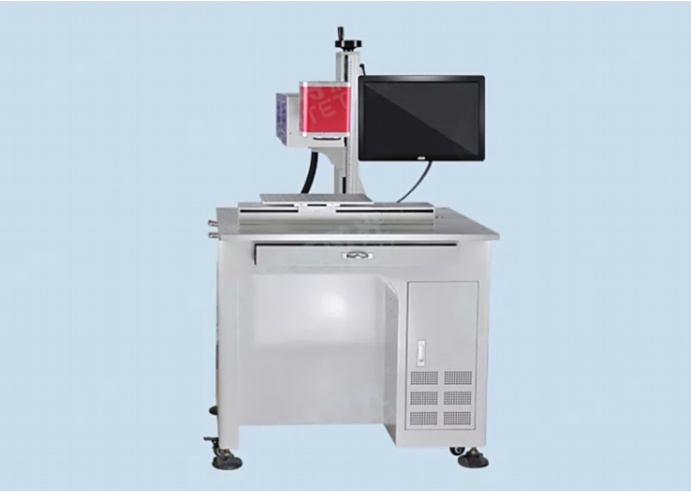

COB鐳雕機是專門用于Chip-on-Board(COB)封裝過程的激光雕刻設備。COB技術是一種高密度封裝方法,將裸芯片直接粘合到PCB基板上,并通過引線鍵合和環氧樹脂包覆實現電氣連接和保護。COB鐳雕機在此過程中用于在芯片或基板表面進行精細標記,例如刻寫芯片ID、測試點或品牌信息,以支持微型化電子模塊的追溯和測試。這種鐳雕機通常采用紫外或光纖激光源,以實現超高精度(可達納米級),并集成在COB封裝線中,與點膠、鍵合等工藝協同工作。

COB鐳雕機的應用主要集中在高精度電子領域,如傳感器模塊、LED顯示屏、醫療設備和物聯網設備。例如,在醫療植入式設備中,COB鐳雕用于標記微型芯片的序列號,確保安全合規;在LED行業,它用于在COB模塊上刻印光學參數。優點包括極高的精度和適應性:激光可以處理微小區域(小于0.1mm),且對脆弱的芯片材料損傷?。煌瑫r,非接觸式操作避免了機械應力,提高了封裝可靠性。缺點則包括高成本和專業化需求:COB鐳雕機通常比標準PCB鐳雕設備更昂貴,且需要針對特定封裝工藝進行定制,維護復雜。
此外,由于COB封裝涉及多步驟集成,鐳雕過程可能受樹脂覆蓋層影響,需優化激光參數以避免標記模糊。
PCB在線鐳雕與COB鐳雕機的主要區別

盡管PCB在線鐳雕和COB鐳雕機都基于激光技術,但它們在多個方面存在顯著差異,這些差異源于其應用場景和技術要求。
1.應用場景和對象:PCB在線鐳雕主要用于標準PCB的表面標記,對象是相對較大的電路板(通常尺寸從幾厘米到數十厘米),標記內容多為宏觀信息,如條形碼或Logo。而COB鐳雕機則針對COB封裝中的微型組件,對象是芯片或高密度基板(尺寸可能小于1mm),標記內容更精細,如芯片序列號或測試圖案。這導致COB鐳雕在電子封裝產業鏈中處于更后端的位置,專注于集成模塊的個性化處理。
2.精度和分辨率:COB鐳雕機通常提供更高的精度和分辨率,因為COB封裝涉及微米級芯片,激光束需聚焦到極小點(例如,紫外激光可達10微米以下),以確保標記清晰且不損傷敏感結構。相比之下,PCB在線鐳雕的精度較低(通常為20-100微米),適用于PCB上較粗糙的標記,但足以滿足大多數追溯需求。這種差異使得COB鐳雕在微型化趨勢中更具優勢,但同時也對設備穩定性提出更高要求。
3.集成方式和生產線兼容性:PCB在線鐳雕設計為與標準PCB生產線無縫集成,通常通過傳送帶或機器人實現自動化,支持高速連續生產(例如,每分鐘可處理數十塊PCB)。它強調通用性和靈活性,可適應多種PCB類型。COB鐳雕機則更專業化,集成在COB封裝線中,需要與點膠機、鍵合機等設備精密同步,生產節奏較慢,但能處理高復雜度任務。這種集成差異反映了二者在生產效率與精度之間的權衡:PCB在線鐳雕追求批量處理,而COB鐳雕注重定制化質量。
4.成本和經濟性:從設備投資角度看,PCB在線鐳雕系統相對經濟,因為其技術成熟且市場規模大,初始成本可能在數萬到數十萬元人民幣之間,適用于中大規模生產。COB鐳雕機則更昂貴,由于高精度激光器和定制化需求,成本可能高達百萬元以上,更適合小批量、高附加值產品,如航空航天或醫療設備。此外,運營成本也不同:PCB在線鐳雕的維護更簡單,而COB鐳雕需要定期校準和專業培訓,增加了總擁有成本。
5.技術挑戰和發展趨勢:PCB在線鐳雕面臨的主要挑戰包括標記一致性和材料適應性,例如在柔性PCB上可能出現標記脫落問題;未來趨勢是向綠色激光和智能控制發展,以提升效率和環保性。COB鐳雕機的挑戰則在于微型化極限和熱管理,激光能量控制不當可能導致芯片損壞;趨勢是結合人工智能和實時監測,實現自適應雕刻,以支持5G和物聯網設備的需求。
結論
總之,PCB在線鐳雕和COB鐳雕機雖然共享激光雕刻的核心技術,但它們在應用領域、精度、集成方式、成本和技術要求上存在本質區別。PCB在線鐳雕更適合標準PCB生產中的高效、宏觀標記,而COB鐳雕機則專注于高密度封裝中的微型、高精度處理。選擇哪種技術取決于具體生產需求:如果追求大批量、低成本的可追溯性,PCB在線鐳雕是理想選擇;如果涉及微型芯片或高可靠性模塊,COB鐳雕機更具優勢。
隨著電子行業持續創新,這兩種技術都可能向更高智能化和集成化演進,為智能制造注入新動力。企業在決策時,應綜合考慮產品類型、生產規模和投資預算,以優化工藝效率。
常見問題解答(FAQ)
1.什么是PCB在線鐳雕?
PCB在線鐳雕是一種集成在印刷電路板生產線上的激光雕刻技術,用于在PCB表面直接標記文字、圖形或代碼(如序列號和條形碼)。它通過非接觸式激光燒蝕實現永久性標記,具有高速、高精度和環保優點,廣泛應用于電子制造領域以提高生產追溯效率。
2.什么是COB鐳雕機?
COB鐳雕機是專門用于Chip-on-Board封裝過程的激光雕刻設備,它在COB模塊的芯片或基板上進行高精度標記,例如刻寫芯片ID或測試點。這種設備通常采用紫外或光纖激光,支持微米級分辨率,適用于高密度電子封裝,如傳感器和LED模塊,確保微型組件的可追溯性和可靠性。
3.PCB在線鐳雕和COB鐳雕機的主要區別是什么?
主要區別在于應用對象和精度:PCB在線鐳雕針對標準PCB的宏觀標記,精度較低(20-100微米),集成在高速生產線中;而COB鐳雕機專注于COB封裝的微型標記,精度更高(可達10微米以下),集成在專用封裝線中。此外,COB鐳雕機成本更高,適用于高附加值產品,而PCB在線鐳雕更經濟,適合批量生產。
4.在哪些行業中使用PCB在線鐳雕?
PCB在線鐳雕常用于消費電子(如智能手機和電腦)、汽車電子(如控制單元)、工業自動化(如PLC模塊)和通信設備等行業。它主要用于PCB的追溯標識、品牌打印和防偽,幫助制造商提高質量控制和供應鏈管理效率。
5.COB鐳雕機適用于什么類型的項目?
COB鐳雕機適用于需要高精度和微型化封裝的項目,例如醫療設備(如植入式傳感器)、LED顯示屏、物聯網模塊和航空航天電子。這些項目通常涉及小尺寸、高可靠性要求,COB鐳雕能確保在脆弱芯片上實現清晰、持久的標記,支持嚴格的質量標準。
