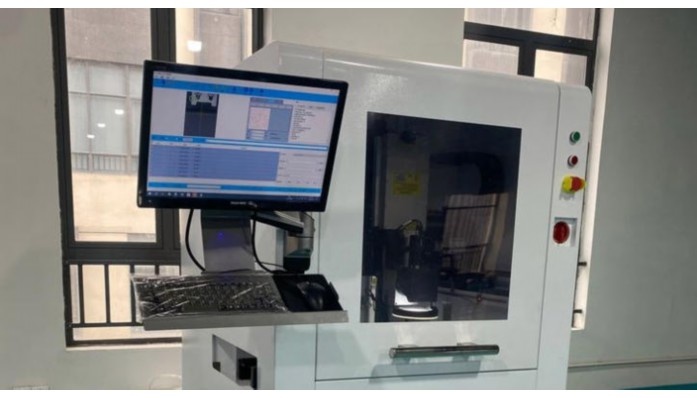

        視覺打標機定位精度不準如何調試

        來源:博特精密發布時間:2024-09-27 04:00:00

        好的,視覺打標機定位精度不準是一個系統性工程問題,需要按照由簡到繁、由外到內的邏輯順序進行系統性排查和調試。以下是詳細的調試步驟與方法,共計約800字。



        視覺打標機定位精度調試指南


        視覺打標機的精度是一個綜合性能指標,它依賴于機械結構、視覺系統、軟件算法和外部環境四大要素的完美協同。當出現定位不準時,切忌盲目調整軟件參數,應遵循科學的調試流程。


        一、 前期檢查與準備工作


        1. 明確問題現象與量化誤差:


        記錄現象:是整體偏移、旋轉,還是隨機性跳動?是每次都不準,還是加工一段時間后出現偏差?


        量化誤差:使用顯微鏡或二次元測量儀,精確測量打標樣品與實際目標位置的偏差值,例如:X方向整體偏移+0.1mm,或旋轉角度0.5°。這是后續調試和驗證的依據。


        2. 環境與基礎檢查:


        穩定性:確保設備放置在穩固、水平的基礎之上,遠離震源(如沖床、空壓機)。


        清潔度:檢查相機鏡頭、光源玻璃、振鏡場鏡的保護鏡片是否有灰塵、油污、劃痕。任何污漬都會嚴重影響圖像質量。


        溫度:設備運行前預熱15-30分鐘,使光學和機械部件達到熱平衡狀態,避免熱脹冷縮導致的漂移。


        二、 機械與安裝精度排查(硬件基礎)


        這是最常見也是最容易被忽略的環節。視覺是“指揮系統”,機械是“執行系統”,指揮再準,執行不穩也徒勞。


        1. 機械結構剛性檢查:


        晃動測試:用手輕推相機、光源、振鏡頭,檢查是否有明顯的松動或晃動。所有連接件(螺絲、支架)必須緊固。


        傳動系統:如果是龍門式或平臺移動式設備,檢查絲杠、導軌、皮帶等傳動部件是否有間隙、磨損或潤滑不良。


        2. 相機/振鏡與加工平臺的相對位置:


        垂直度:確保相機光軸與加工平臺絕對垂直。如果相機歪斜,會導致圖像畸變和比例失真,尤其是在視野邊緣誤差更大。可使用直角尺或高精度水平儀進行校準。


        場鏡校準:振鏡場鏡的打標平面必須與相機焦平面、平臺物理平面三面合一。任何不平行都會導致打標區域中心準而邊緣偏。使用三維打標功能,打一個大面積矩形框,測量四個角點的高度是否一致。


        三、 視覺系統核心調試(圖像質量是關鍵)


        視覺系統的定位精度完全取決于圖像處理的質量。“垃圾進,垃圾出”是鐵律。


        1. 光源與成像優化:


        光源選擇:根據工件材質、顏色、背景對比度選擇合適的光源類型(環形光、同軸光、背光等)。目標是讓目標特征(如定位孔、邊緣)與背景形成高對比度、均勻、穩定的圖像。


        打光技巧:避免過曝(特征丟失)和欠曝(特征模糊)。調整光源亮度和角度,確保邊緣清晰銳利。


        2. 相機參數調整:


        對焦:這是最重要的步驟。圖像輕微模糊會嚴重降低邊緣定位的亞像素精度。務必調整到圖像最清晰的狀態。


        曝光時間:設置合適的曝光時間,保證圖像亮度適中且無拖影。運動拍照時,曝光時間要短。


        3. 視覺工具參數優化:


        定位工具(如Blob、輪廓、匹配):精確設置ROI(感興趣區域),縮小處理范圍,提高速度和抗干擾能力。


        特征參數:根據實際特征,精細調整工具的靈敏度、閾值、邊緣極性等參數,確保每次都能穩定、準確地抓取到唯一的特征點。


        四、 軟件標定與補償(精度校準的核心)


        這是將視覺坐標(像素)精確映射到物理世界坐標(毫米)和打標坐標的關鍵步驟。


        1. 執行九點標定(或更多點):


        方法:使用高精度的標準標定板(如陶瓷棋盤格板),將其放置在打標平臺上。視覺系統依次識別標定板上的多個特征點(通常是9個或25個),并記錄下每個點的像素坐標和已知的物理坐標。


        要點:


        標定范圍應覆蓋整個實際打標視野。


        標定板必須放平,與平臺貼合。


        標定后,保存并應用標定數據。軟件會據此計算出一個映射矩陣,用于坐標轉換。


        2. 補償參數修正:


        旋轉補償:如果發現整體旋轉偏差,在軟件中修正相機坐標系與機械坐標系的旋轉角度。


        縮放補償:如果發現比例尺不一致(如X方向1像素=0.01mm,Y方向1像素=0.0105mm),需進行縮放補償。


        中心偏移補償:校正相機光軸中心與振鏡打標中心的偏差。


        五、 總結:系統化調試流程


        綜上所述,調試應遵循以下流程:


        1. 觀察記錄:量化誤差現象。


        2. 硬件排查:檢查清潔度、機械剛性、垂直度、三面合一。


        3. 圖像優化:調整光源、對焦、曝光,獲得最清晰的圖像。


        4. 工具測試:確保視覺工具能穩定、重復地找到特征。


        5. 重新標定:在執行完以上步驟,確保硬件和圖像最佳后,進行高精度的九點標定。


        6. 驗證與微調:打標測試件,測量實際偏差,如有必要,在軟件中進行微量的旋轉或偏移補償。


        通過這種系統性的方法,可以逐步排除干擾因素,從根本上解決視覺打標機的定位精度問題,確保設備穩定、高效地運行。
