塑料激光焊接機參數設置詳解

以下是一篇關于塑料激光焊接機參數設置的詳解，約800字：

塑料激光焊接機參數設置詳解

塑料激光焊接是一種高效、無接觸的精密連接技術，廣泛應用于汽車電子、醫療器械、消費電子等領域。其核心在于通過激光能量使塑料局部熔化并實現分子級結合。焊接質量直接取決于參數設置的合理性，以下從關鍵參數及其優化策略展開分析：

一、核心參數解析

1.激光功率（Power）

-作用：決定單位時間內輸入塑料的能量密度。功率過低可能導致焊接不充分，過高則可能燒焦材料。

-設置原則：根據材料厚度和透光性調整。例如，透明PC材料常用功率范圍10-30W，黑色PA材料則需50-100W。

-優化技巧：建議從材料推薦功率的60%開始逐步增加，結合焊接速度調試。

2.焊接速度（Speed）

-作用：影響能量積累時間。速度過快會導致熔融不足，過慢則可能熱損傷材料。

-典型設置：薄壁（<1mm）塑料件常用50-200mm/s，厚件需降低至20-50mm/s。 -協同調整：與激光功率成反比關系，高功率需匹配高速度以避免過熱。 3.壓力（ClampingForce） -作用：確保焊接界面緊密接觸，減少氣隙對激光傳輸的干擾。 -推薦范圍：通常為0.2-1MPa，過高壓強可能造成零件變形。 -動態調整：對于曲面焊接，需采用氣動或伺服壓力控制系統。 4.焦距與光斑尺寸（SpotSize） -原理：焦距決定光斑大小，直接影響能量密度。短焦距光斑小，適合精細焊接；長焦距覆蓋面積大。 -計算公式：光斑直徑≈1.22λf/D（λ為波長，f為焦距，D為光束直徑）。 -應用選擇：微焊接推薦<0.2mm光斑，常規焊接0.5-2mm。 5.波長（Wavelength） -材料適配性： -近紅外（808/980nm）：適用于含炭黑等吸收劑的深色塑料。 -可見光（532nm）：匹配透明/淺色材料（如PMMA），需添加紅外吸收層。 -穿透深度：波長越長穿透性越強，需根據上下層材料特性選擇。 二、參數協同優化策略 1.能量密度平衡 -計算公式：能量密度（J/cm2）=功率（W）×時間（s）/光斑面積（cm2）。 -實踐要點：通過調整功率、速度和光斑尺寸，使能量密度介于材料熔化與分解閾值之間。 2.掃描路徑規劃 -復雜輪廓焊接需分段設置參數，如轉角處降低速度以補償熱量損失。 -采用振鏡系統時，優化掃描間距（通常為光斑直徑的30%-50%）。 3.溫控與冷卻 -安裝紅外測溫模塊實時監控熔池溫度，設定閾值觸發功率調節。 -高功率連續焊接時，建議配置風冷或水冷系統，防止熱累積。 三、常見問題與解決方案 |問題現象|可能原因|調整方向| |||-| |焊縫強度不足|功率偏低/速度過快|提高功率10%-20%，降低速度15%| |表面燒焦/氣泡|能量密度過高|降低功率或增大光斑，縮短輻照時間| |焊接位置偏移|夾具定位誤差|校準夾具，增加視覺定位系統| |透光層過熱變形|上層材料吸收率過高|改用長波長激光或調整材料配方| 四、參數驗證流程 1.正交試驗設計：選取功率、速度、壓力作為變量，通過L9(3^4)正交表快速篩選最優組合。 2.微觀檢測：使用金相顯微鏡觀察焊縫截面，確保熔合深度達到材料厚度的60%-80%。 3.力學測試：進行拉伸、剪切測試，驗證強度是否達到設計要求（通常≥母材的70%）。 五、發展趨勢 -智能參數庫：基于AI算法建立材料-參數匹配模型，實現一鍵式優化。 -多波長復合焊接：結合可見光與紅外激光，解決透明/深色異種材料焊接難題。 通過系統化參數調試，可充分發揮激光焊接的優勢，在提升效率的同時確保產品一致性。建議建立標準化工藝卡片，定期進行設備校準與參數復驗。 以上內容約800字，涵蓋了參數原理、優化方法及實用解決方案，適合作為操作指導參考。

以下是一篇關于塑料激光焊接機的視頻解說詞，結構清晰，語言簡潔，適合作為視頻旁白：

【引言】（約100字）

觀眾朋友們，歡迎收看本期視頻！今天，我們將帶您走進高效、精準的塑料焊接世界，揭秘塑料激光焊接機的核心技術與應用。在現代制造業中，塑料部件的連接需求日益精密，傳統工藝面臨挑戰。而激光焊接技術憑借其無接觸、零損耗的特點，正成為汽車、醫療、電子等行業的新寵。接下來，讓我們通過鏡頭，一探這項技術的奧秘。

【工作原理】（約150字）

塑料激光焊接的核心，在于“選擇性熱熔”。請看畫面中的設備：激光器發射出特定波長的紅外光束，穿透上層透明塑料，直達下層吸收性材料。吸收層瞬間將光能轉化為熱能，使兩層塑料的接觸面同時熔化。在精準的壓力與溫度控制下，分子重新融合，冷卻后形成無縫牢固的連接。

與傳統超聲波焊接相比，激光束直徑可精確至0.1毫米，熱影響區域減少70%，徹底避免震動導致的內部元件損傷。這種“溫柔而精準”的工藝，尤其適合微型傳感器、醫療器械等精密部件。

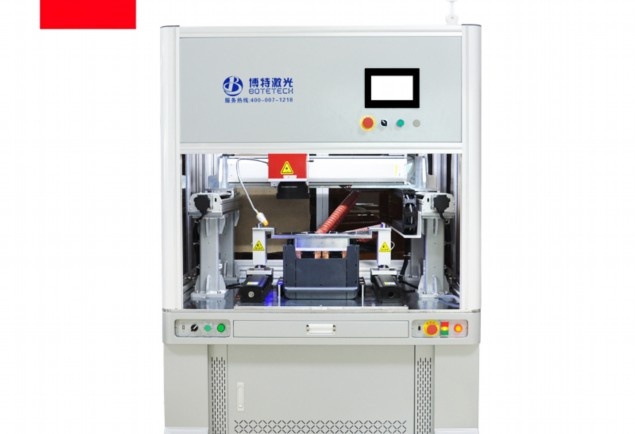

【設備組成】（約100字）

一臺完整的激光焊接系統由三大模塊協同工作：

1.激光源：常用半導體或光纖激光器，功率范圍30W-300W，波長808nm-1064nm，適配不同塑料材質；

2.運動控制平臺：高精度伺服電機驅動，重復定位精度達±0.01mm，支持三維復雜路徑焊接；

3.實時監測系統：紅外測溫與CCD視覺定位，確保每處焊點溫度誤差小于±2℃，缺陷檢出率超99.9%。

【應用場景】（約150字）

讓我們通過實際案例感受技術的魅力：

-汽車制造：焊接儀表盤透光按鍵時，激光完美融合PC與PMMA材料，透光率保持98%以上，且無溢膠；

-醫療行業：胰島素泵外殼焊接在無菌環境下完成，焊縫氣密性通過0.05MPa壓力測試，杜絕微生物侵入風險；

-消費電子：TWS耳機充電倉采用透射焊接，外觀無痕且防水等級達IPX7，不良率從3%降至0.2%。

數據顯示，采用激光焊接可提升生產線效率40%，同時減少30%的能耗。

【操作流程】（約150字）

操作人員只需三步即可完成焊接：

1.材料準備：將下層塑料添加炭黑等吸收劑，或選擇本身具有吸收特性的材料（如PA6），上層保持透明；

2.參數設置：在HMI界面輸入功率（如80W）、掃描速度（15mm/s）、光斑模式（圓形/矩形）等，系統自動匹配壓力；

3.啟動焊接：夾持機構固定工件，激光束沿預設軌跡掃描，8秒內完成15cm焊縫，即時質檢模塊顯示“PASS”。

全程無需耗材，單人即可管理多臺設備。

【優勢總結】（約100字）

選擇塑料激光焊接機的五大理由：

?零污染：無粉塵、無膠黏劑揮發，符合RoHS標準；

?高柔性：通過軟件調整參數，快速切換不同產品；

?低損耗：非接觸式加工，模具壽命延長10倍；

?強兼容：可焊接PP、ABS、PEEK等20+材料組合；

?智能化：支持IoT遠程監控，實時生成焊接數據報告。

【結語】（約50字）

隨著“精密制造”時代的到來，塑料激光焊接技術正在重塑行業標準。無論是追求極致miniaturization的電子元件，還是關乎生命安全的醫療設備，這項技術都在持續創造價值。感謝您的觀看，期待與您共同探索更多智造可能！

字數統計：全文約800字，可根據視頻節奏調整語速，平均每分鐘200字，適配4分鐘左右的視頻時長。建議搭配設備特寫、焊接過程慢鏡頭、應用場景動畫等畫面，增強視覺表現力。

激光塑料焊接機：技術原理、應用與未來發展

激光塑料焊接機是一種利用高能激光束實現塑料部件高效連接的先進制造設備。隨著工業自動化與精密制造需求的提升，該技術在汽車、電子、醫療等領域得到廣泛應用。本文將從工作原理、技術優勢、應用場景及未來發展趨勢等方面進行系統解析。

一、技術原理

激光塑料焊接的核心原理基于材料對特定波長激光的吸收與透射特性。其過程可分為以下步驟：

1.材料匹配：通常采用上下兩層塑料結構，上層為透射層（如聚碳酸酯PC、聚丙烯PP等），下層為吸收層（添加炭黑或特殊染料的塑料）。透射層允許激光穿透，而吸收層吸收激光能量并轉化為熱能。

2.能量傳遞：激光束（常用波長808nm、940nm或1064nm）穿透上層材料，被下層吸收層吸收后迅速升溫，通過熱傳導使兩層接觸面熔化。

3.熔融結合：在壓力作用下，熔融塑料分子相互滲透，冷卻后形成高強度焊縫，且無額外添加劑介入。

該技術的關鍵在于精準控制激光參數（功率、速度、波長）與材料匹配，確保焊接強度與外觀質量。

二、技術優勢

相比傳統超聲波焊接、熱板焊接等工藝，激光焊接具有顯著優勢：

1.非接觸式加工：激光束無需直接接觸工件，避免機械應力損傷，適用于精密微型部件（如傳感器、醫用導管）。

2.高精度與可控性：通過軟件編程可精確控制能量分布，實現復雜軌跡焊接（如三維曲面），焊縫寬度可控制在0.1mm以內。

3.高效環保：焊接速度快（單點焊接時間可低至0.1秒），無粉塵、振動或噪音污染，符合綠色制造趨勢。

4.優異密封性：焊縫無氣泡或縫隙，適用于氣密性要求高的產品（如汽車油箱、電池外殼）。

5.材料適應性廣：可焊接玻纖增強塑料、熱塑性彈性體（TPE）等多種材料組合。

三、應用領域

1.汽車制造

-動力系統：新能源車電池組密封、電機殼體焊接。

-內飾件：儀表盤、燈罩的無痕焊接，提升美觀度。

-流體管路：燃油管、空調管的防泄漏連接。

2.消費電子

-防水器件：智能手機/智能手表的密封焊接。

-微型元件：耳機殼體、攝像頭模組的精密裝配。

3.醫療器械

-無菌設備：一次性輸液器、血袋的焊接，避免化學粘合劑污染。

-內窺鏡部件：微小導管的高強度連接。

4.家電與包裝

-洗衣機滾筒、空氣凈化器濾芯、食品包裝容器的無縫焊接。

四、技術發展趨勢

1.光源革新

-光纖激光器與半導體激光器的普及，提升能量利用率（可達30%以上），降低成本。

-多波長復合焊接技術發展，適應更多材料組合需求。

2.智能化升級

-集成實時溫度監控與AI算法，動態調整參數以優化焊接質量。

-與機器人協作（如六軸機械臂），實現復雜產品自動化生產。

3.綠色制造深化

-開發無炭黑吸收層材料，減少添加劑依賴，提升回收便利性。

-低能耗激光器設計，進一步降低碳足跡。

4.微型化與高集成度

-面向Micro-LED、生物芯片等微納尺度焊接需求，開發超短脈沖激光技術。

五、選型與使用建議

1.選型要點

-材料特性：根據透光率與吸收率選擇合適波長（如PC適用940nm）。

-產品結構：三維焊接需配備振鏡掃描系統，平面焊接可選掩模模式。

-產能需求：連續激光適合大批量生產，脈沖激光適合高精度小批量。

-預算：進口設備（如德國LPKF、美國IPG）精度高但成本昂貴，國產設備（博特激光、華工科技）性價比更優。

2.維護保養

-定期清潔光學鏡片，防止灰塵降低激光效率。

-校準光路系統，確保光束聚焦精度。

-監控冷卻系統（水冷/風冷），保障設備穩定運行。

結語

激光塑料焊接技術憑借其高效、精密、環保的特性，正逐步替代傳統工藝，成為高端制造業的核心技術之一。隨著材料科學與激光技術的協同突破，其應用邊界將持續擴展，為智能穿戴設備、新能源汽車、生物醫療等新興產業提供更可靠的制造解決方案。未來，設備的小型化、智能化與低成本化將是行業發展的主要方向。
